| Τόπος καταγωγής | Κλήση |
| Μάρκα | Analog Devices |
| Πιστοποίηση | ROHS |

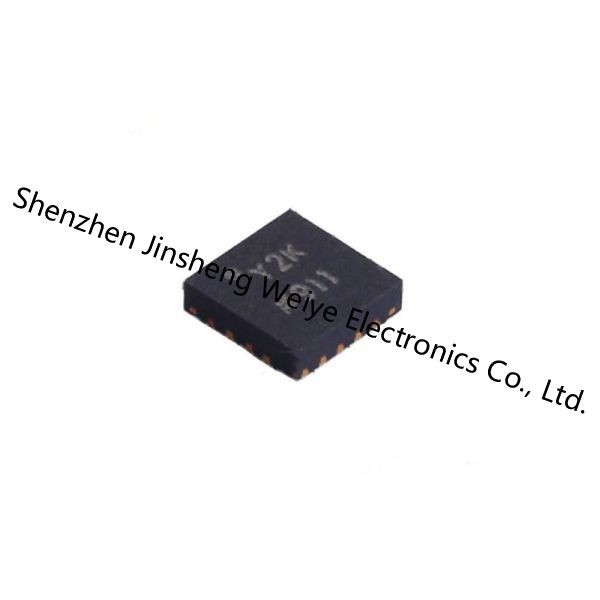

| Αριθμό μοντέλου | ADCLK944BCPZ |
Λεπτομέρειες προϊόντων
Το κύκλωμα στο σχήμα 1 κατασκευάστηκε με τη σύνδεση των αντίστοιχων πινάκων αξιολόγησης για τα μεμονωμένα προϊόντα. Οι συνδέσεις έγιναν με τα αντιστοιχημένα μήκη καλωδίων. Η πρώτη τριών βασικών προϋποθέσεων να συγχρονιστεί πολλαπλάσιο AD9910 πρόκειται να παράσχει ένα συμπίπτον ρολόι αναφοράς (REF CLK).
Η οργάνωση χρησιμοποιεί το AD9520 ως πηγή REF CLK για κάθε DDS AD9910. Το AD9520 τρέχει ένα εξωτερικό κρύσταλλο και το εσωτερικό PLL. Το AD9520 διανέμει τη φάση που ευθυγραμμίζεται 1 Ghz REF CLKs (αποτελέσματα PECL) και σε στους τέσσερις πίνακες αξιολόγησης AD9910. Παρέχει επίσης ένα ρολόι παραγωγής CMOS στη γεννήτρια σχεδίων στοιχείων Tektronix DG2020A για το IO_UPDATE.
Ο συγχρονισμός των πολλαπλάσιων DDS συσκευών επιτρέπει τον ακριβή ψηφιακό συντονίζοντας έλεγχο της φάσης και του εύρους στους πολλαπλάσιους μεταφορείς συχνότητας. Αυτός ο τύπος ελέγχου είναι χρήσιμος στις εφαρμογές ραντάρ και το upconversion τετραγωνισμού (I/Q) για την καταστολή πλευρικών ζωνών συχνοτήτων.
Το κύκλωμα στο σχήμα 1 καταδεικνύει πώς να συγχρονίσει τέσσερα AD9910 1 GSPS, DDS τσιπ χρησιμοποιώντας τη γεννήτρια ρολογιών AD9520 και το fanout ρολογιών ADCLK846 απομονωτή. Το αποτέλεσμα είναι ακριβής ευθυγράμμιση φάσης μεταξύ του ρολογιού και των σημάτων παραγωγής τεσσάρων συσκευών AD9910.
Προδιαγραφές
| Ιδιότητες | Αξία ιδιοτήτων |
|---|---|
| Κατασκευαστής | Αναλογικές συσκευές |
| Κατηγορία προϊόντων | Τσιπ ολοκληρωμένου κυκλώματος |
| Σειρά | SiGe |
| Τύπος | Fanout απομονωτής (διανομή) |
| Συσκευασία | Εναλλάσσομαι συσκευασία |
| Μοντάρισμα-ύφος | SMD/SMT |
| Συσκευασία-περίπτωση | 16-WFQFN εκτεθειμένο μαξιλάρι, CSP |
| Λειτουργώ-θερμοκρασία | -40°C ~ 85°C |
| Μοντάρισμα-τύπος | Η επιφάνεια τοποθετεί |
| Τάση-ανεφοδιασμός | 2.375 Β ~ 3,63 Β |
| Προμηθευτής-συσκευή-συσκευασία | 16-lfcsp-WQ (3x3) |
| Εισαγωγή | CML, CMOS, LVDS, LVPECL |
| Παραγωγή | ECL, LVPECL |
| Αριθμός--κυκλώματα | 1 κύκλωμα |
| Αναλογία της παραγωγής στην εισαγωγή | 1899/12/30 1:04:00 |
| Διαφορικός-εισαγωγή: Παραγωγή | Ναι/ναι |
| Συχνότητα-ανώτατος | 7GHz |
| Αριθμός--παραγωγές | 8 παραγωγή |
| Μέγιστη λειτουργούσα θερμοκρασία | + 85 Γ |
| Λειτουργούσα σειρά θερμοκρασίας | - 40 Γ |
| Εξάρτηση ανάπτυξης λογισμικού | ADCLK944/PCBZ |
| Ανεφοδιασμός-τάση-ανώτατος | 3.63 Β |
| Ανεφοδιασμός-τάση-ελάχιστος | 2.375 Β |
| Συσκευασία-περίπτωση | Lfcsp-16 |
| Διάδοση-καθυστέρηση-ανώτατος | 0,13 NS σε 3,3 Β |
| Ανώτατος-παραγωγή-συχνότητα | 7 Ghz |
Περιγραφές
