| Τόπος καταγωγής | Κλήση |
| Μάρκα | Diodes Incorporated |
| Πιστοποίηση | Lead free / RoHS Compliant |
| Αριθμό μοντέλου | Bss84-7-φ |
Περιγραφή
Το bss84-7-φ είναι P-channel MOSFET αύξηση-τρόπου με τα solderable καλυμμένα κασσίτερος τερματικά μεταλλινών σύμφωνα με τα πρότυπα mil-STD-202. Έχει ως σκοπό να ελαχιστοποιήσει τη -κρατική αντίσταση RDS (ΕΠΆΝΩ) και όμως διατηρεί την ανώτερη απόδοση μετατροπής, που καθιστά το ιδανικό για τις διοικητικές εφαρμογές δύναμης υψηλής αποδοτικότητας.
Περίληψη προϊόντων
Χαρακτηριστικά γνωρίσματα
Χαμηλή -αντίσταση
Χαμηλή τάση κατώτατων ορίων πυλών
Χαμηλή ικανότητα εισαγωγής
Γρήγορη ταχύτητα μετατροπής
Χαμηλή εισόδου-εξόδου διαρροή
Αλόγονο-ελεύθερη, πράσινη συσκευή
Επίπεδο 1 ευαισθησίας υγρασίας σύμφωνα με j-STD-020
UL94V-0 εκτίμηση ευφλέκτου
Μηχανικά στοιχεία

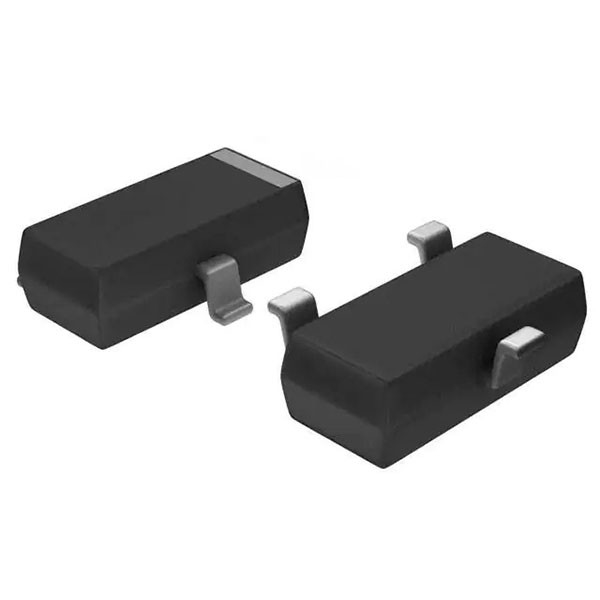

• Περίπτωση: SOT23 (πρότυπα)
• Υλικό περίπτωσης: UL εκτίμηση 94V-0 ταξινόμησης ευφλέκτου • Ευαισθησία υγρασίας: Επίπεδο 1 ανά j-STD-020
• Τερματικά: Ο κασσίτερος μεταλλινών τελειώνει (αμόλυβδη επένδυση) Solderable ανά mil-STD-202, μέθοδος 208
• Τελικές συνδέσεις: Δείτε το διάγραμμα
• Βάρος: 0,009 γραμμάρια (κατά προσέγγιση)
Μέγιστες εκτιμήσεις
(@ TA = +25°C, εκτός αν ορίζεται διαφορετικά.)
| Χαρακτηριστικό | Σύμβολο | Αξία | Μονάδα |
| Τάση αγωγός-πηγής | VDSS | -50 | Β |
| Τάση RGS £ 20kW αγωγός-πυλών | VDGR | -50 | Β |
| Τάση πύλη-πηγής συνεχής | VGSS | ±20 | Β |
| Τρέχων (σημείωση 5) συνεχής αγωγών | Ταυτότητα | -130 | μΑ |
| Παλόμενο ρεύμα αγωγών | IDM | -1.2 | Α |
Θερμικά χαρακτηριστικά
(@ TA = +25°C, εκτός αν ορίζεται διαφορετικά.)
| Χαρακτηριστικό | Σύμβολο | Αξία | Μονάδα |
| Συνολικός διασκεδασμός δύναμης (σημείωση 5) | PD | 300 | MW |
| Θερμική αντίσταση, σύνδεση σε περιβαλλοντικό | RqJA | 417 | ° C/W |
| Σειρά θερμοκρασίας λειτουργίας και αποθήκευσης | TJ, TSTG | -55 έως +150 | °C |
Ηλεκτρικά χαρακτηριστικά
(@ TA = +25°C, εκτός αν ορίζεται διαφορετικά.)
| Χαρακτηριστικό | Σύμβολο | Λ. | Τύπος | Max | Μονάδα | Όρος δοκιμής |
| ΑΠΟ τα ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (σημείωση 6) | ||||||
| Τάση διακοπής αγωγός-πηγής | BVDSS | -50 | ¾ | ¾ | Β | VGS = 0V, ταυτότητα = -250µA |
|
Μηδέν ρεύμα αγωγών τάσης πυλών |
IDSS |
¾ ¾ ¾ |
¾ ¾ ¾ |
-1 -2 -100 |
ΜA ΜA NA | VDS = -50V, VGS = 0V, TJ = +25°C VDS = -50V, VGS = 0V, TJ = +125°C VDS = -25V, VGS = 0V, TJ = +25°C |
| Διαρροή πύλη-σώματος | IGSS | ¾ | ¾ | ±10 | NA | VGS = ±20V, VDS = 0V |
| Στα ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (σημείωση 6) | ||||||
| Τάση κατώτατων ορίων πυλών | VGS (θόριο) | -0.8 | ¾ | -2.0 | Β | VDS = VGS, ΤΑΥΤΌΤΗΤΑ = -1MA |
| Στατική -αντίσταση αγωγός-πηγής | RDS (επάνω) | ¾ | 3.2 | 10 | W | VGS = -5V, ΤΑΥΤΌΤΗΤΑ = -0.100A |
| Μπροστινό Transconductance | gFS | 0,05 | ¾ | ¾ | S | VDS = -25V, ΤΑΥΤΌΤΗΤΑ = -0.1A |
| ΔΥΝΑΜΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (σημείωση 7) | ||||||
| Ικανότητα εισαγωγής | Ciss | ¾ | 24.6 | 45 | pF |
VDS = -25V, VGS = 0V, φ = 1.0MHz |
| Ικανότητα παραγωγής | Coss | ¾ | 4.7 | 25 | pF | |
| Αντίστροφη ικανότητα μεταφοράς | Crss | ¾ | 2.8 | 12 | pF | |
| Αντίσταση πυλών | Rg | ¾ | 916 | ¾ | Ω | VDS = 0V, VGS = 0V, φ = 1MHz |
| Συνολική δαπάνη πυλών (VGS = -4.5V) | Qg | ¾ | 0,28 | ¾ | nC |
VDS = -10V, ΤΑΥΤΌΤΗΤΑ = -0.1A |
| Συνολική δαπάνη πυλών (VGS = -10V) | Qg | ¾ | 0,59 | ¾ | nC | |
| Δαπάνη πύλη-πηγής | Qgs | ¾ | 0,09 | ¾ | nC | |
| Δαπάνη πύλη-αγωγών | Qgd | ¾ | 0,08 | ¾ | nC | |
| Διεγερτικός χρόνος καθυστέρησης | TD (επάνω) | ¾ | 10 | ¾ | NS | VDD = -30V, ΤΑΥΤΌΤΗΤΑ = -0.27A, RGEN = 50Ω, VGS = -10V |
| Χρόνος καθυστέρησης διακοπών | TD (μακριά) | ¾ | 18 | ¾ | NS | |
Διαστάσεις περιλήψεων συσκευασίας
Προτεινόμενο σχεδιάγραμμα μαξιλαριών
