AD627BNZ ενισχυτής ενοργάνωσης: Χαρακτηριστικά γνωρίσματα, εφαρμογές [FAQ]

Περιγραφή

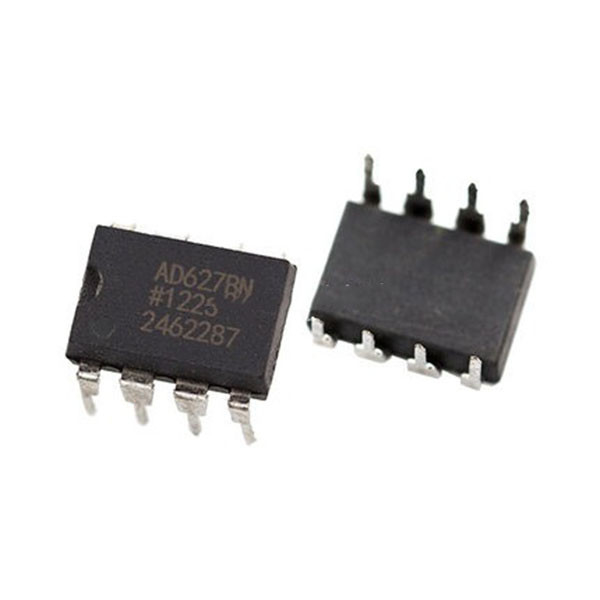

Το AD627 είναι ενσωματωμένη, micropower ενισχυτής ενοργάνωσης που παραδίδει την ταλάντευση παραγωγής ράγα--ραγών στις ενιαίες και διπλές (+2,2 Β σε ±18 Β) προμήθειες. Το AD627 παρέχει τις άριστες προδιαγραφές εναλλασσόμενου ρεύματος και συνεχούς ρεύματος λειτουργών σε μόνο 85 μέγιστο μA.
Το AD627 προσφέρει την ανώτερη ευελιξία με την άδεια του χρήστη για να τεθεί το κέρδος της συσκευής με έναν ενιαίο εξωτερικό αντιστάτη ενώ con; διαμόρφωση στη διαμόρφωση βιομηχανικά τυποποιημένων 8 μολύβδου pinout.
Χωρίς τον εξωτερικό αντιστάτη, το AD627 διαμορφώνεται για ένα κέρδος 5. Με έναν εξωτερικό αντιστάτη, μπορεί να τεθεί ένα κέρδος μέχρι 1000.
Μια ευρεία σειρά τάσης ανεφοδιασμού (+2,2 Β σε ±18 Β) και micropower η τρέχουσα κατανάλωση κάνουν το AD627 μια τέλεια τακτοποίηση για ένα ευρύ φάσμα των εφαρμογών. Η λειτουργία ενιαίος-ανεφοδιασμού, η χαμηλής ισχύος κατανάλωση, και η ταλάντευση παραγωγής ράγα--ραγών κάνουν το ιδανικό AD627 για τις με μπαταρίες εφαρμογές. Το το στάδιο παραγωγής ράγα--ραγών του μεγιστοποιεί τη δυναμική περιοχή κατά λειτουργία από τις χαμηλές τάσεις ανεφοδιασμού. Η λειτουργία διπλός-ανεφοδιασμού (±15 Β) και η χαμηλής ισχύος κατανάλωση κάνουν το ιδανικό AD627 για τις βιομηχανικές εφαρμογές, συμπεριλαμβανομένων 4 έως 20 βρόχος-τροφοδοτημένων μΑ συστημάτων.
Το AD627 δεν συμβιβάζει την απόδοση, αντίθετα από άλλους micropower ενισχυτές ενοργάνωσης. Το όφσετ χαμηλής τάσης, η αντισταθμισμένη κλίση, το λάθος κέρδους, και η κλίση κέρδους ελαχιστοποιούν τα λάθη στο σύστημα. Το AD627 ελαχιστοποιεί επίσης τα λάθη πέρα από τη συχνότητα με την παροχή άριστου CMRR πέρα από τη συχνότητα. Επειδή το CMRR παραμένει υψηλά μέχρι 200 Hz, ο θόρυβος γραμμών και οι αρμονικές γραμμών απορρίπτονται. Το AD627 παρέχει την ανώτερη απόδοση, χρησιμοποιεί τη λιγότερη περιοχή πινάκων κυκλωμάτων, και κοστίζει λιγότερο από micropower τα ιδιαίτερα σχέδια.

Διάγραμμα καρφιτσών

Διάγραμμα φραγμών

Χαρακτηριστικά γνωρίσματα

·Micropower, μέγιστο ρεύμα ανεφοδιασμού 85 μA
·Ευρεία σειρά παροχής ηλεκτρικού ρεύματος (+2,2 Β σε ±18 Β)
·Εύχρηστος
·Κέρδος που τίθεται με έναν εξωτερικό αντιστάτη
·Σειρά 5 κέρδους (κανένας αντιστάτης) σε 1000
·Υψηλότερη απόδοση από τα ιδιαίτερα σχέδια
·Ταλάντευση παραγωγής ράγα--ραγών
·Υψηλή συνεχής απόδοση ακρίβειας
·0,03% χαρακτηριστική ακρίβεια κέρδους (Γ = +5) (AD627A)
·χαρακτηριστική κλίση κέρδους 10 ppm/°C (Γ = +5)
·μέγιστη τάση όφσετ εισαγωγής 125 μV (διπλός ανεφοδιασμός AD627B)
·μέγιστη τάση όφσετ εισαγωγής 200 μV (διπλός ανεφοδιασμός AD627A)
·1 μέγιστη κλίση τάσης όφσετ εισαγωγής μV/°C (AD627B)
·μέγιστη κλίση τάσης όφσετ εισαγωγής 3 μV/°C (AD627A)
·προκατειλημμένο ρεύμα εισαγωγής NA 10 μέγιστο
·Θόρυβος: θόρυβος RTI 38 nV/√Hz @ 1 kHz (Γ = +100)
·Άριστες προδιαγραφές εναλλασσόμενου ρεύματος
·AD627A: 77 DB ελάχιστο CMRR (Γ = +5)
·AD627B: 83 DB ελάχιστο CMRR (Γ = +5)
·εύρος ζώνης 80 kHz (Γ = +5)
·εγκαθιστώντας χρόνος 135 μs σε 0,01% (Γ = βήμα +5, 5 Β)

Εφαρμογές

·4 έως 20 βρόχος-τροφοδοτημένες μΑ εφαρμογές

• ·Χαμηλής ισχύος ιατρικό ενοργάνωση-ECG, EEG
• ·Διασύνδεση μετατροπέων
• ·Ενισχυτές θερμοηλεκτρικών ζευγών
• ·Έλεγχοι βιομηχανικής διεργασίας
• ·Χαμηλής ισχύος απόκτηση στοιχείων
• ·Φορητά με μπαταρίες όργανα

Δελτίο

Μπορείτε να μεταφορτώσετε το δελτίο η σύνδεση που δίνεται κατωτέρω.

                                  AD627BNZ-δελτίο
